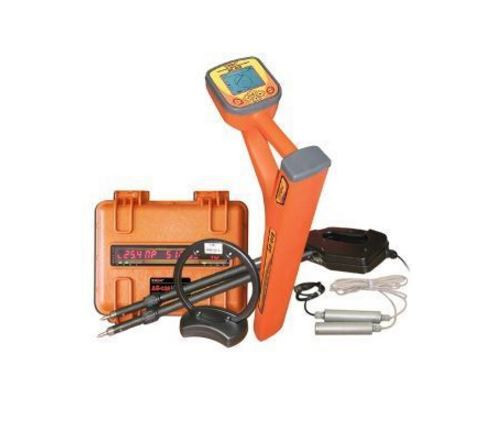

Кабелетрассоискатель "Атлет AГ-319"



Кабелетрассопоисковый комплект марки «Атлет АГ-319» представляет собой один из самых лучших и современных отечественных кабелетрассоискателей.

Назначение

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

20  часов
Время непрерывной
работы батареи

Функции и решаемые задачи

  • поиск неисправностей кабельных линий в режиме «Диагностика»;
  • определение положения подземных коммуникаций в режиме «Трасса» и «График»;
  • прямое цифровое измерение глубины их залегания на всех рабочих частотах;
  • указание направления отклонения от оси коммуникации в режиме «Трасса»;
  • измерение силы тока в коммуникации;
  • поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
  • поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой;
  • функция «Выбор кабеля из пучка» при помощи датчика КИ-117;
  • одновременная работа со встроенными и внешними датчиками.

Особенности приемника

  • три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора;
  • два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-117;
  • полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
  • большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
  • подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
  • поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
  • идентификация отдельных кабелей, функция «выбор кабеля из пучка»;
  • одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
  • расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах;
  • определение отклонения от оси трассы по индикатору в режиме «трасса»;
  • определение типа подземной коммуникации;
  • различные режимы индикации (цифровая, график);
  • встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
  • корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С;
  • допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
  • работа в зимних условиях до – 20 °С.

Технические характеристики приемника АП-019

Центральная частота фильтра приемника (f), Гц Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8928 Гц
Добротность фильтра приемника (Q) Не менее 100
«Широкая полоса» (ШП), Гц 50…10 000
Подключаемые внешние датчики * ДКИ, ДОДК, КИ
Определение глубины залегания Автоматически в режиме «ТРАССА»
Точность определения глубины залегания ± 5%
Определение эффективного тока в трассе Автоматически в режиме «ТРАССА»
Точность определения эффективного тока в трассе ± 5%
Визуальная индикация Графический LCD 320х240 с LED подсветкой
Звуковая индикация Головные телефоны
Встроенный излучатель
Питание 4…7В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта батарей Не менее 20 час.
Диапазон температур эксплуатации / хранения, °С 20…60 / ­30…60
Степень защиты от влаги и пыли IP54
Габаритные размеры, мм 330х140х700
Масса не более, кг 2,0 кг

Технические характеристики автоматического генератора АГ-120

Частоты генерируемого сигнала Диапазон 200...9999
Режимы генерации
режим 1 непрерывный
режим 2 кратковременные посылки импульсов
режим 3 трехчастотный
Выходные параметры
Выходной ток
максимальный в ручном режиме:
- непрерывная и трехчастотная генерация,  А
- импульсные посылки, А
10
15
Максимальное выходное напряжение, В
- при работе в безопасном режиме
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока
24
220
330
140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании 120 непрерывно и «3F»
- с добавлением внешнегоаккумулятора 12В 180 непрерывно и «3F»
- от сетевого блока питания, Вт 70
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм 305х270х194
Масса электронного блока, не более, кг 12
Диапазон эксплуатационных температур, °С -30 …+60
