Кабелеискатель "Успех КБИ-406"



Кабелеискатель "Успех КБИ-406" предназначен для определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, силовые и сигнальные кабели) на глубине до 6 м. Проведения работ по поиску скрытой проводки.

Решаемые задачи

  • определение мест утечки.

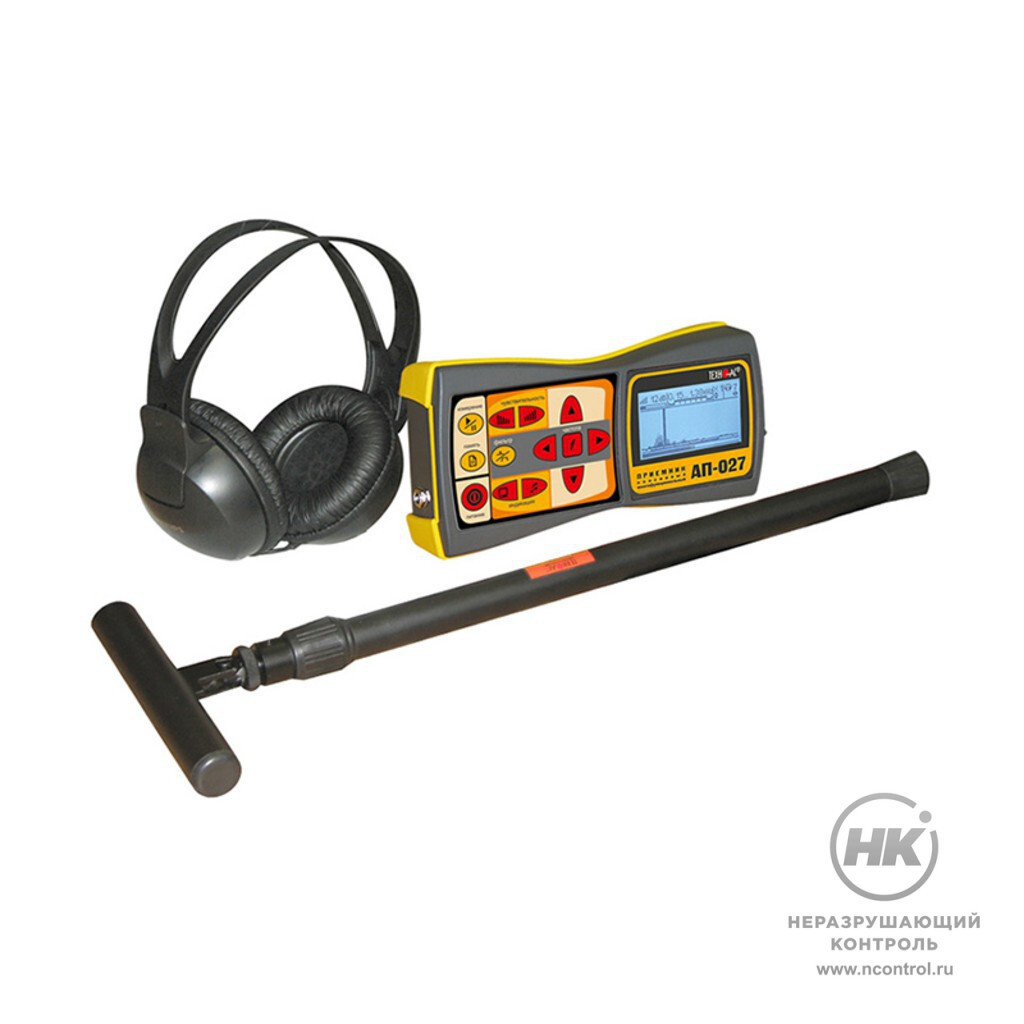

Комплектация

  • приёмник АП-027;
  • электромагнитный датчик ЭМД-237;



  • головные телефоны;
  • дополнительные принадлежности.

Технические характеристики приемника АП-027

ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации минус 20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220 ´ 102 ´ 42 (мм)
Масса электронного блока, не более 0,46 кг

Электромагнитный датчик ЭМД-237:

Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 8928; 1024; 512 Гц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)
