Толщиномеры и анализаторы покрытий FISCHERSCOPE X-RAY серии XAN

Купить
В избранноеВ избранное
СравнитьСравнить

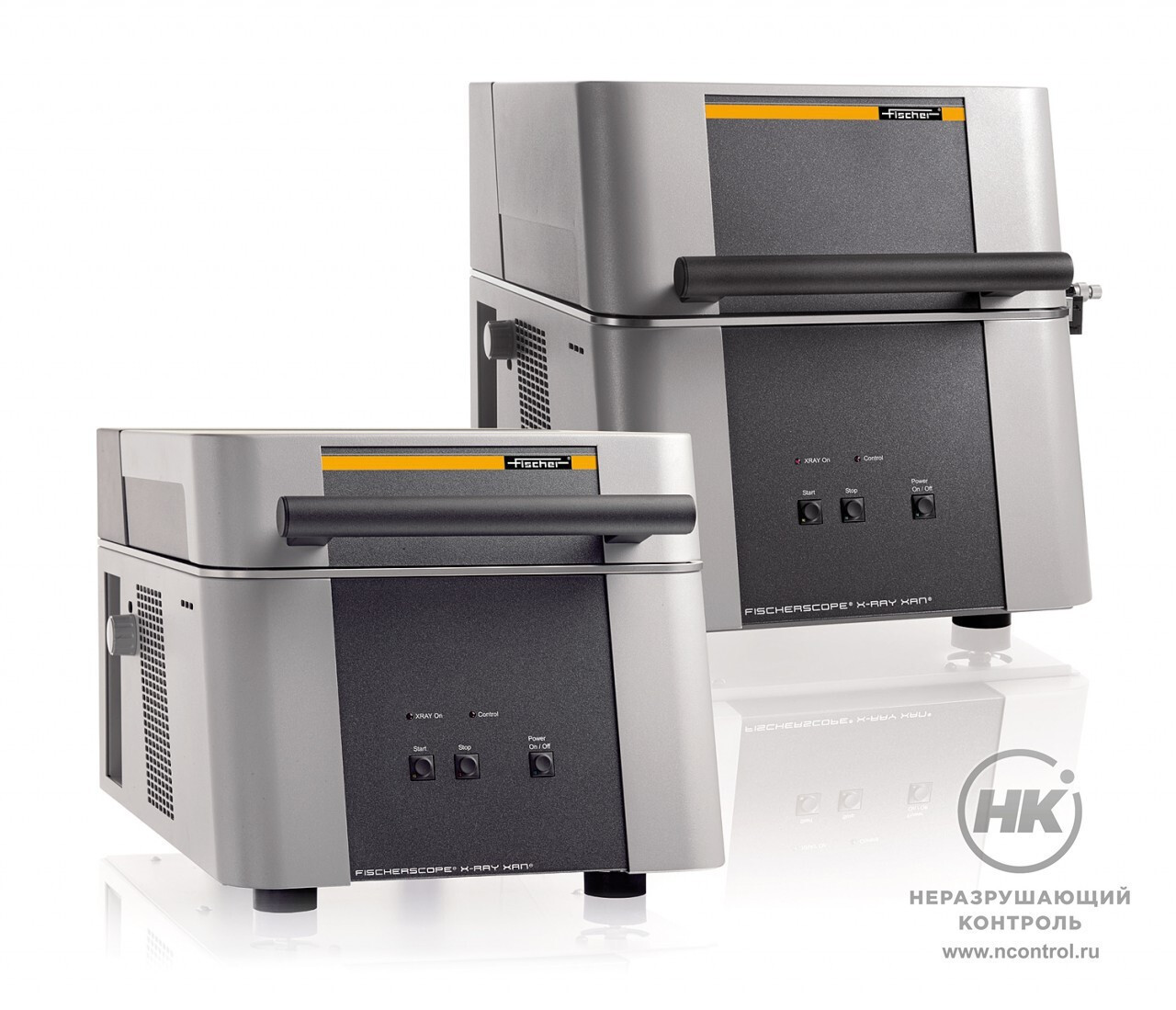

Настольные приборы FISCHERSCOPE X-RAY серии XAN предназначены для измерения толщины покрытия и анализа золота и сплавов из драгоценных металлов рентгенофлюоресцентным методом. Четыре различных модели устройств возможно адаптировать под индивидуальные требования контроля.

Благодаря возможности подбора детекторов, фильтров и диафрагм пользователь может выбрать оптимальную конфигурацию прибора, чтобы исследовать состав любого материала. Все предлагаемые модели устройств отвечают требованиям стандартов в соответствующих отраслях и соответствуют DIN ISO 3497 и ASTM B 568.

Модели XAN 220 и XAN 222

Оптимизированные рентгенофлюоресцентные измерительные устройства. Используются для контроля ювелирных изделий, монет и драгоценных металлов. Подходят для измерения толщины покрытия и анализа состава сплавов драгоценных металлов. Можно определить до 24 элементов одновременно. Кремниевый дрейфовый детектор обладает высокой точностью и хорошей чувствительностью.

Модели XAN 250 и XAN 252

Высокопроизводительные универсальные рентгенофлюоресцентные измерительные устройства. Применяются для контроля толщины покрытия и анализа материалов. Подходят для исследования тонких покрытий, в том числе в сложных комбинациях. Имеют электрически сменные апертуры и первичные фильтры, оснащены кремниевым дрейфовым детектором.

≤ 160  эВ
Разрешение детектора

Документы в PDF

Особенности

  • представление данных на ПК, анализ и оценка измерений осуществляются с помощью программного обеспечения WinFTM;
  • источник рентгеновского излучения и полупроводниковый детектор расположены в нижней камере приборов;
  • метод фундаментальных параметров Fischer исключает необходимость калибровки;
  • высокая точность и долговременная стабильность;
  • интегрированный видеомикроскоп с масштабированием для точной регулировки точки измерения;
  • модели XAN 222 и XAN 252 имеют возможность регулировки позиционирования для мелких деталей и более крупную измерительную камеру;
  • модели XAN 220 и XAN 250 имеют фиксированную поддержку образца;
  • направление измерения: снизу вверх.

Сферы применения

  • FISCHERSCOPE XAN 220 и XAN 222: анализ ювелирных изделий, драгоценных металлов и зубных сплавов, жёлтого и белого золота, платины и серебра, родия, сплавов, многослойных покрытий.
  • FISCHERSCOPE XAN 250 и XAN 252: измерение нанометровых покрытий в электронике, определение опасного содержания свинца, анализ сплавов в ювелирном и часовом производстве.

Технические характеристики

Модель XAN 220 XAN 222 XAN 250 XAN 252
Рентгеновский источник микрофокусная вольфрамовая трубка с бериллиевым окном
Напряжение 30 кВ, 40 кВ, 50 кВ 30 кВ, 40 кВ, 50 кВ 10 кВ, 30 кВ, 50 кВ 10 кВ, 30 кВ, 50 кВ
Апертура (коллиматор) фиксировано 1 мм;
опция 2 мм; 0,6 мм
фиксировано 1 мм;
опция 2 мм; 0,6 мм
4 сменных: 0,2 мм; 0,6 мм; 1 мм; 2 мм 4 сменных: 0,2 мм; 0,6 мм; 1 мм; 2 мм
Область измерения Ø 1,2 мм —
апертура Ø 1 мм, плоский образец, расстояние 0 мм
Ø 1,2 мм —
апертура Ø 1 мм, плоский образец, расстояние 0 мм
мин. Ø 0,3 мм мин. Ø 0,3 мм
Рентгеновский детектор кремниевый дрейфовый детектор кремниевый дрейфовый детектор
Разрешение детектора ≤ 160 эВ ≤ 160 эВ ≤ 160 эВ ≤ 160 эВ
Диапазон элементов от S (16) до U (92) от S (16) до U (92) от Al (13) до U (92) от Al (13) до U (92)
Расстояние до образца 0 – 25 мм 0 – 25 мм 0 – 25 мм 0 – 25 мм
Область размещения образца 310×320 мм 310×320 мм 310×320 мм 310×320 мм
Максимальная масса образца 13 кг 2 кг 13 кг 2 кг
Максимальная высота образца 90 мм 174 мм 90 мм 174 мм
Масштабирование 1x, 2x, 3x, 4x 1x, 2x, 3x, 4x 1x, 2x, 3x, 4x 1x, 2x, 3x, 4x
Видеомикроскоп цветная CCD камера с высоким разрешением для оптического контроля местоположения измерения вдоль оси первичного луча, перекрестье с калиброванной шкалой (линейкой), индикатор пятна, регулируемая светодиодная подсветка
Программное обеспечение стандартно: Fischer WinFTM BASIC including PDM; опционально: Fischer WinFTM SUPER
Питание адаптер переменного тока 115/230 В; 50/60 Гц; потребляемая мощность макс. 120 Вт
Диапазон рабочих температур от +10 до +40 °С от +10 до +40 °С от +10 до +40 °С от +10 до +40 °С
Класс защиты IP40 IP40 IP40 IP40
Температура хранения от 0 до +50 °С от 0 до +50 °С от 0 до +50 °С от 0 до +50 °С
Габариты 403×588×365 мм 403×588×444 мм 403×588×365 мм 403×588×444 мм
Масса 45 кг 45 кг 45 кг 45 кг
