Измерительная гребенка ГУ

Измерительная гребенка ГУ предназначена для толщинометрии неотвердевших лакокрасочных покрытий на плоских и цилиндрических изделиях.

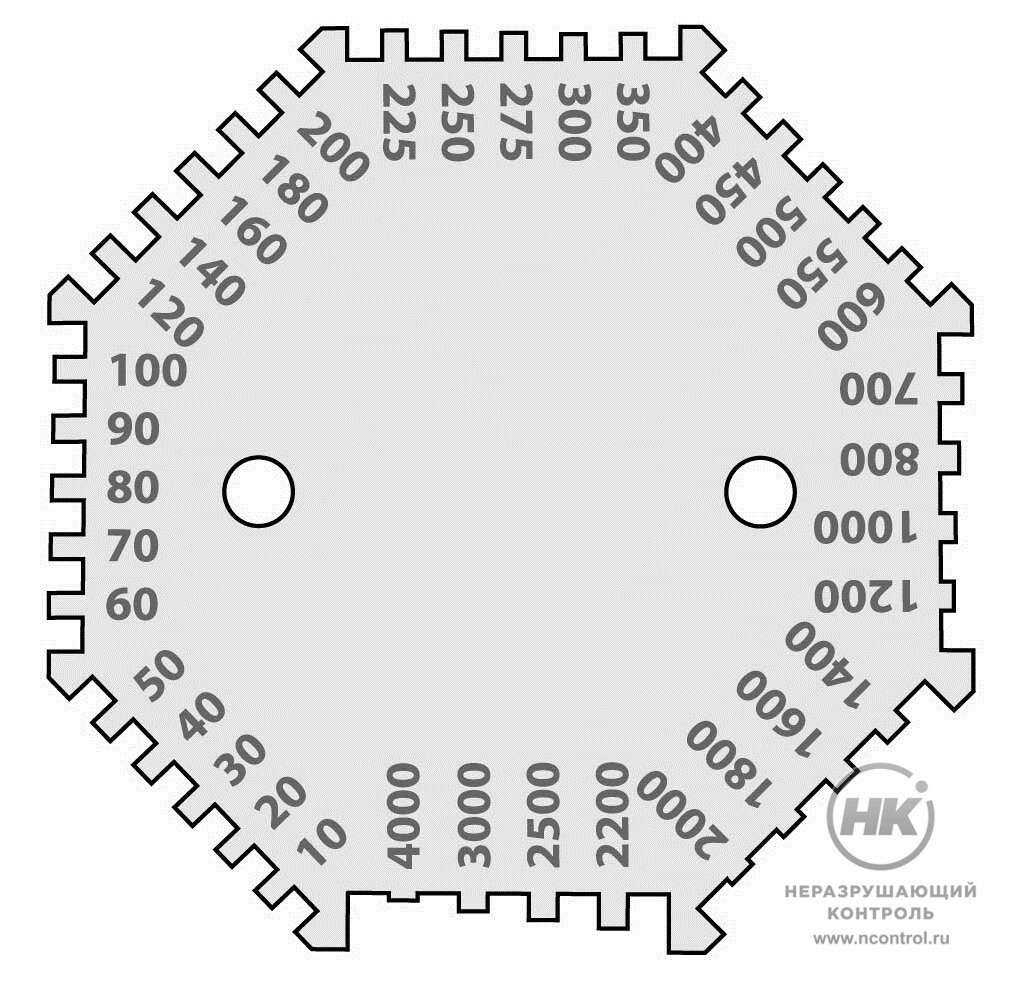

Толщиномер-гребенка представляет из себя шаблон, изготовленный из пластины нержавеющей стали. Гребенка имеет две опорные базы на каждой из граней и набор выступов с фиксированным зазором относительно баз. Величина зазора отмечена на выступе. За толщину покрытия принимается величина зазора между опорной базой и между значениями толщины, мкм, указанными на паре окрашенного и неокрашенного выступов.

1000  мкм
Максимальный шаг измерения

Методика измерения

  • перед началом измерения с помощью ветоши, смоченной в каком-либо растворителе протереть гребенку;
  • установить гребенку на окрашенную поверхность и прижать ее;
  • определить толщину покрытия как величину, находящуюся между значениями толщины, мкм, указанных на паре окрашенного и неокрашенного выступов;
  • после окончания контроля протереть гребенку ветошью, смоченной в каком-либо растворителе, до полного устранения следов краски.

Комплектация

  • гребенка;
  • руководство по эксплуатации;



  • упаковка.

Технические характеристики

Прибор Диапазон, мкм Шаг измерения, мкм В диапазоне, мкм

Константа ГУ


10-4000  10
 10
 20
 25
 50
 50
 100
 200
 200
 300
 1000
 10-50
 60-100
 120-200
 225-300
 300-350
 400-600
 700-800
 1000-1200
 1400-2000
 2200-2500
 3000-4000
