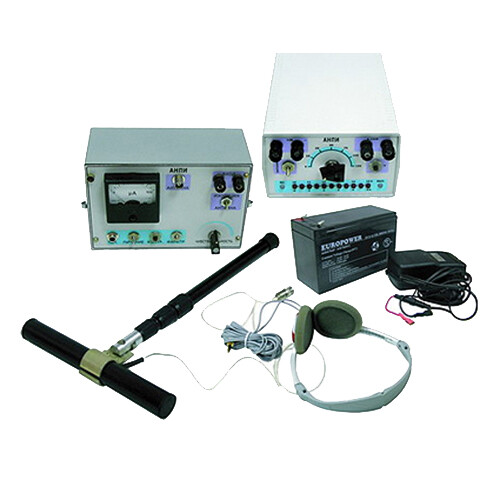

Аппаратура нахождения повреждения изоляции АНПИ-А

Аппаратура нахождения повреждения изоляции АНПИ-А предназначена для нахождения бесконтактным и контактным способом мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых металлических трубопроводов, уложенных под различными видами дорожных покрытий.

Поиск проводится без вскрытия грунта, для определения бесконтактным способом месторасположения и глубины заложения трубопровода. А также прибор используют для определения месторасположения силовых электрических кабелей под нагрузкой.

Условия эксплуатации аппаратуры в части воздействия климатических факторов при температурах от минус 10 до плюс 350 С и относительной влажности не более 80% при 200 С.

10  м
Максимально определяемая глубина заложения газопровода

Технические характеристики

Номинальная мощность генератора, Вт 40
Потребляемая мощность генератора, Вт не более 50
Частота генератора, Гц 2000±50
Частота модулятора в генераторе, Гц 0,7+0,3
Напряжение питания генератора, В 12±20%
Вид питания генератора от аккумулятора автомобиля или автономное
Входное сопротивление приемника, МОм не менее 3,0
Частота приемника, Гц 2000±50
Полоса пропускания приемника (по уровню 0,7), Гц не более 66
Чувствительность приемника при отношении сигнала к шуму на выходе не менее 10 дБ, мкВ не хуже 20
Динамический диапазон входного каскада приемника, В не менее 1
Потребляемый ток приемника, мА не более 5
Напряжение питания приемника, В 9
Вид питания приемника автономн
Резонансная частота поискового контура, Гц 2000±100
Минимальная площадь определяемого повреждения изоляции газопровода, мм2
—строящегося
—эксплуатируемого
0,25
10
Точность определения места повреждения изоляции газопровода, м ±0,5
Радиус действия при поверке изоляции газопровода, м
—строящегося
—эксплуатируемого
2000
500
Максимально определяемая глубина заложения газопровода, м 10
Точность определения оси трассы газопровода и электрического кабеля, м ±0,1
Габаритные размеры, мм
В том числе
—генератора
—приемника без источника питания
—поискового контура

340 х 230 х 160
200 х 127 х 110
716 х 254
Масса аппаратуры, кг
В том числе
—генератора
—приемника без источника питания
—поискового контура
не более 21

6
1,5
0,5
