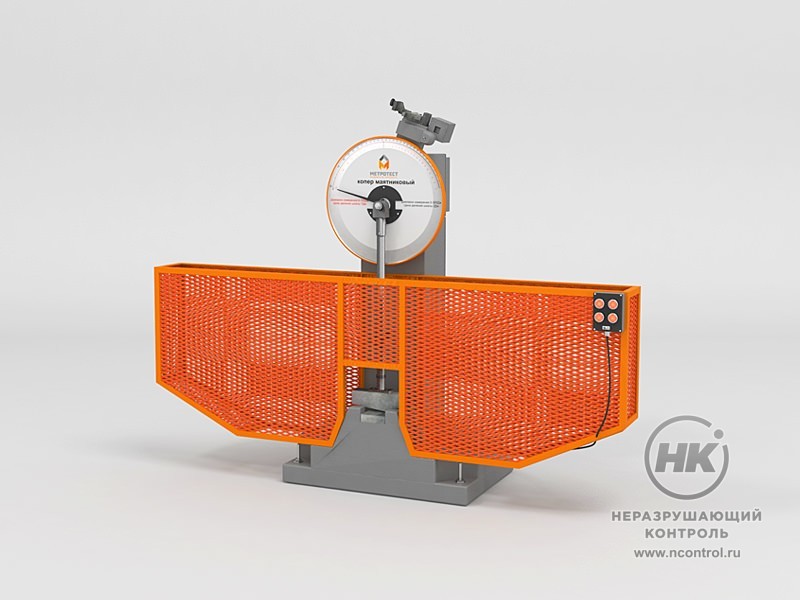

Копер маятниковый КМ-500-М

Копер маятниковый КМ-500-М предназначен для создания нормированного значения меры силы при проведении механических испытаний на двухопорный изгиб образцов высокой прочности в режиме удара по ГОСТ 9454-78 (Метод Шарпи).

На маятник копра могут устанавливаться съемные молоты, что обеспечивает получение номинальной потенциальной энергии маятников в 250 и 500 Дж.

Испытательные маятниковые машины ударного типа КМ-500-М (копры маятниковые) выпускаются в соответствии с ГОСТ 10708-82, ISO 148-2-1998, ASTM-E23-98. Лабораторные испытательные машины подлежат обязательной аттестационной поверке в органах ФБУ ЦСМ.

5,4  м/с
Скорость маятника в момент удара

Особенности

  • данная модификация копра оснащена электрическим приводом поднятия и пуском молота;
  • нормированный запас потенциальной энергии маятников;
  • стандартизированная скорость движения маятника в момент удара;
  • результаты измерений считываются с круговой аналоговой шкалы.

Комплектация

Наименование Характеристика Кол-во, шт. Примечание
Станина копра   1
Молот

Большой (500 Дж)

Малый (250 Дж)

1
Регулировочные пластины L=40 мм 1 компл.
Шаблон (пластина с выбранным центром) L=40 мм (с U или V-образным вырезом) 1
Защитное ограждение S=16 1 компл.
Шестигранник М 16х250 1
Анкерные болты   4
Свидетельство об утверждении средств измерений   1
Руководство по эксплуатации   1
Микропроцессорный блок с сенсорным экраном   1 Один из вариантов для типа КМ-М
Переносной пульт оператора   1


Технические характеристики

Запас потенциальной энергии, Дж 250, 500
Скорость маятника в момент удара, м/с 5,4
Угол отклонения маятника 150º
Просвет между опорами, мм 40
Расстояние от оси маятника до оси молота, мм 800
Радиус закругления торцевой поверхности опор установки образца, мм R 1-1,5
Радиус закругления рабочей кромки ножа маятника, мм R 2-2,5
Размеры устанавливаемых образцов, мм 10 x 10 x 55
Габаритные размеры (ДхШхВ), мм 2144x736x1980
Масса, кг 750
